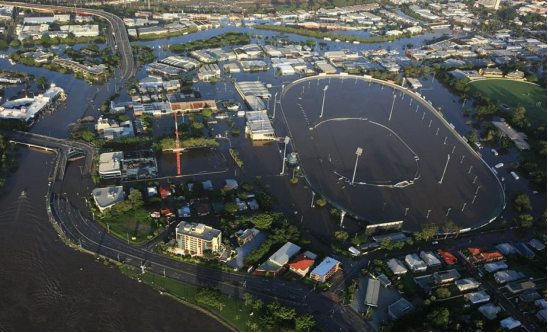

極端暴雨頻發，我國是洪澇災害最為頻發的地區之一，每年汛期暴雨及其引發的洪澇災害給社會經濟發展和人民生命财産安全造成了嚴重的損失。2021年的河南7.20特大暴雨由于降雨強度大、曆時長、洪災多發引起了廣泛關注，特大暴雨導緻鄭州、新鄉等多個城市出現嚴重內澇。
4月1日，住房和城鄉建設部召開2022年城市排水防澇工作部署暨城市內澇治理培訓視頻會議。會議強調，城市內澇治理是個綜合問題，各級黨委、政府要高度重視。一方面，要深刻汲取鄭州“7·20”特大暴雨災害教訓，始終對城市內澇災害保持高度的警惕性；另一方面，要充分借鑒武漢等地經驗做法，主動适應和把握排水防澇的新特點、新規律，提高防災減災救災和防範化解風險挑戰的能力和水平。抓早抓實城市防汛應對各項準備工作，切實擔負起保護人民群衆生命财産安全的整治責任，為黨的二十大勝利召開營造安全穩定環境。
基于實景三維的城市內澇治理研究方法
随着我國人口的大幅增長、城鎮規模的不斷擴大、不透水面積的大幅增加以及人類對自然資源的過度開采，伴随而來的是一系列諸如城市內澇、水環境污染和山洪等城市和流域水問題，水安全形式十分嚴峻，這就需要利用高效高精度的雨洪模型研究洪災産生、演進及消退過程，為政府部門及時決策提供行之有效的科學依據，從而最大程度減少洪災造成的損失。
随着計算機技術的發展及GIS數據的豐富，雨洪模型也都在向精細化發展，而高精度的雨洪模型研究對于三維場景的精細程度有很高的要求。城市洪澇模拟方面的水文學方法、流域洪水演進方面的水動力方法對洪水進行模拟計算，對于區域高分辨率真實地形的模拟，穩定性、精度有很高的要求。
此外，在洪水風險管理中，降低風險的主要瓶頸一般不是缺乏信息，而是如何溝通和感知信息。高精度洪水災害模拟的同時應該促進受影響區域的決策人員、相關專業人員等積極參與到防洪決策之中，從而減少洪災造成的損失。而實景三維可視化技術能動态逼真地展示各類場景，實時展示各種信息，是解決這一問題的有效技術手段。而且實景三維技術在應用于城市內澇及洪水演進等自然災害模拟的後期展示也有較廣泛的使用場景。
實景三維中國建設把現實世界的山、水、林、田、湖、草、沙等自然環境，城市的建築、道路、場地設施、地下管道等城市基礎設施，以及城市運管服的各項信息以數字化的形式映射到數字空間結合地理實體進行表達，構建對人類生産、生活和生态空間進行真實、立體、時序化反映和表達的三維數字虛拟空間。這個三維數字虛拟空間是具有可視性、分析性、智能性的分級全量三維信息視圖。通過三維數字虛拟空間，能夠實現城市全面透徹的動态感知、信息互聯和智能融合。
實景三維中的場景效果更加逼真，可模拟陰、晴、雨、雪等自然天氣環境變化，實現地形地貌景觀的三維實景表達，便于建築物、樹木等場景元素的導入，實現模型與地形之間的完美銜接。實景三維場景可以在保證準确度的基礎上可更加直觀地反映該區域內澇點分布位置及對應的積水範圍等情況，即通過視覺效果來直觀獲取及判斷研究區的內澇情況，更具真實感，同時又具備易于機器識别的特點，便于進行機器自動識别的智能化管理，從而提供更良好的用戶體驗。
模拟城市內澇和洪水演進等洪澇災害過程，模拟水文與水動力過程，對降水彙聚産生水流的過程應用相關的水流運動的相關數學模型及相關專業的研究方法，可深入研究洪水演進過程中的演進時間、淹沒範圍等水力特性，得到城市易澇點分布、淹沒面積及洪水演進過程等信息，并與實測數據對比驗證，較準确評估城市中的內澇易發區域及淹沒情況。為使顯示效果更加直觀，将數值模拟結果通過實景三維平台對洪澇災害過程進行可視化展示。實現将高分辨率數值模型與實景三維技術結合，通過将數字化模拟結果在實景三維應用場景進行三維表達實現洪澇災害三維模拟應用。
實景三維構建城市三維數字化研究場景

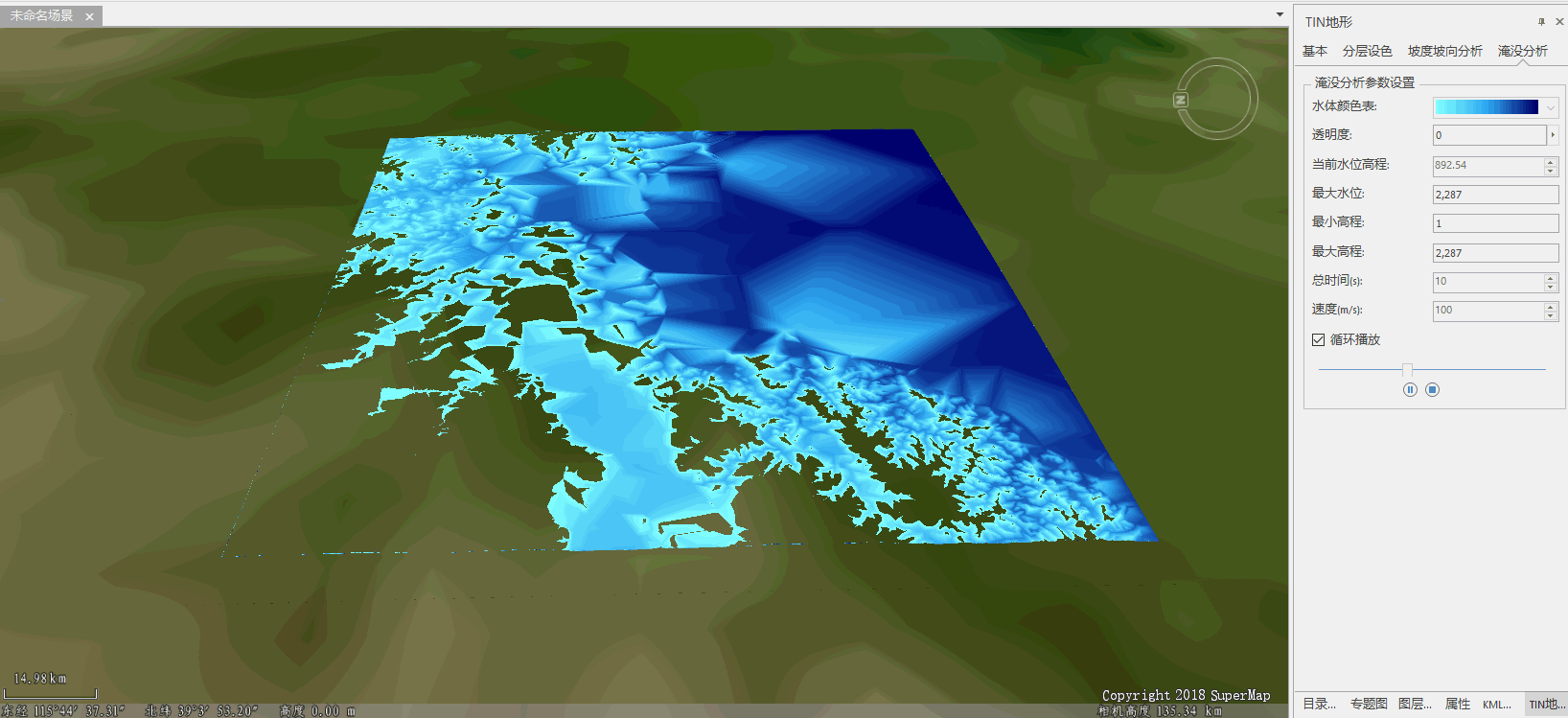

将實景三維技術應用到水利領域的處理展示方面，關鍵在于将高分辨率數值模型與三維場景準确耦合，從而在保證準确度的前提下，對洪澇災害過程進行可視化分析展示。洪澇過程模拟是基于區域內網格實現對洪澇過程中淹沒面積、積水深度、演進時間等因素的分析，基于共同的網格編号、網格上的屬性信息及定位處理等理論上可以實現三維可視化和高分辨率數值模型之間的耦合。因此，網格劃分的越詳細，屬性越豐富，城市內澇模拟效果越好。圍繞不同時刻網格中心點水面高程不同，但網格編号始終不變的特點，實時進行洪水過程模型數值模拟結果的三維可視化展示。這樣在真正的應用中，對于三維場景中的各項數據的三維計算與表達，以及高分辨率數值模型的計算都有很高的要求。

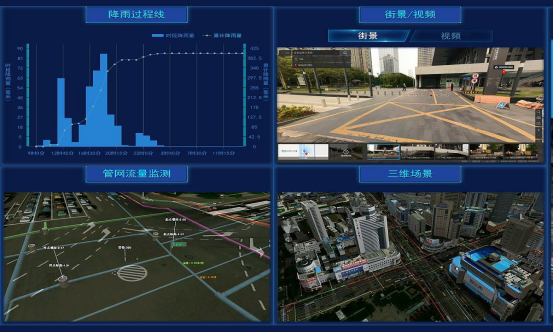

采用高分辨率數值模型對內澇過程進行精細化模拟，模型需要輸入條件包括地形數據、影像數據、降雨數據、土地利用數據、曼甯系數及下滲數據、城市管網排水數據、物聯感知數據等多源、高精度、時序化數據。這些數據都可基于實景三維平台進行三維一體化表達。
城市內澇模型的模拟運行與三維表達

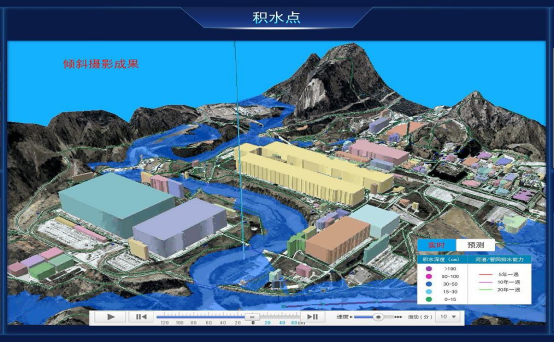

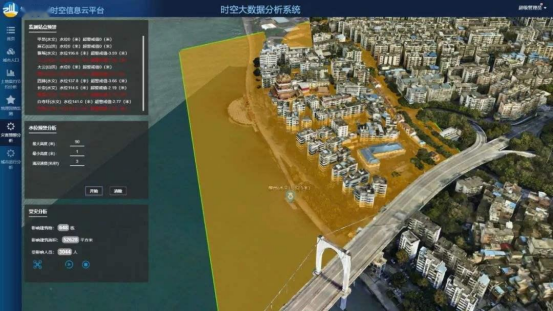

采用經過驗證的高分辨率城市內澇模拟數值模型模拟研究區域從開始降雨到結束的積水過程，可以實時顯示每分鍾的城區積水情況。模型輸出結果為不同時刻下該區域所有網格的屬性信息包。模拟積水程度與實際情況對比，包括坐标信息、地形高程、水面高程、水深等，根據網格上的屬性信息可獲取到該區域不同時刻的內澇點位置分布、積水面積、積水深度等內澇情況。由模拟結果可知，該區域內澇積水量，實時顯示标記出內澇積水量較大的積水區，顯示內澇影響的嚴重程度。
在實際降雨發生時，利用實時氣象數據進行模拟降水過程，模拟積水程度與實測情況對比，通過模拟效果與實際降水積水情況的差距進行相關系數的修正。相關模型與參數的模拟效果與實際降水積水情況對比的誤差在允許範圍內就可以用來進行城市內澇管理分析。
城市三維場景下的排水能力檢測與提升
應用測試好的城市內澇模型進行城市最大可接受降水量模拟，預測城市排水設施能承受的極限降水量。
根據預測結果進行下水設施改造，提高排水系統可承受的極限降水量。
改造後排水設施的排水能力已經改變，繼續根據利用實際降水數據進行進一步修正城市內澇模型的參數。形成新的與城市下水能力匹配的城市內澇模型參數。

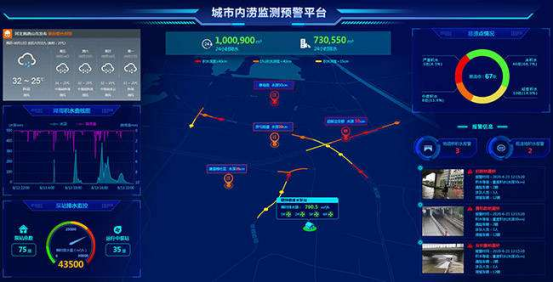

在實際的雨季到來時，根據實時的氣象水文數據，進行區域內降水監測和內澇情況的預測，根據降水發展預測的結果進行內澇災害的應急管理。城市氣象部門的能夠對于區域內的氣象條件的變化進行預測，城市內澇模型根據氣象部門的數據對城市內澇點的出現與內澇區域發展的情況進行預測，提供精确的內澇點三維場景展示，提前有針對性布置防澇措施，組織防澇巡查人員，排查風險區域，及時疏散有內澇風險區域居民，盡可能的減少內澇的影響，對內澇災害風險等級高的區域，根據實時氣象水文數據進行災害風險評估，以及對于洪澇災害較嚴重區域進行洩洪方案模拟。

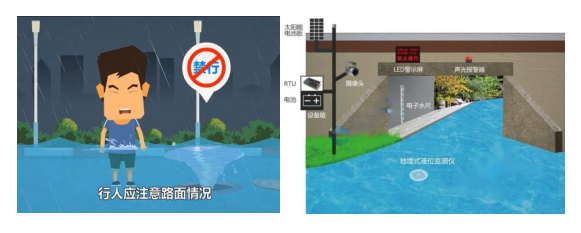

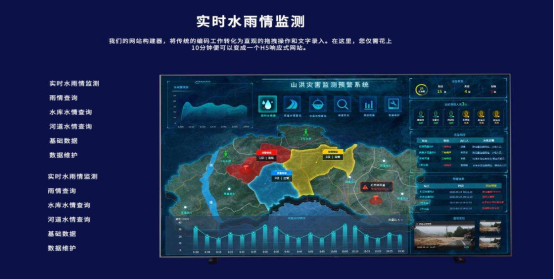

在內澇發生時對于內澇發生的地點進行實時監控分析，實景三維平台能夠提供城市內澇發生前後的地形場景，結合實時的內澇數據能夠計算內澇區域的水深，分析內澇對于區域交通的的影響範圍，及時進行交通管控。通過物聯網數據進行全市內澇情況快速彙總，一屏展示，三維可視化表達，實時統計內澇區域群衆數量統計，對于周邊醫療、公安、消防等救援力量的實時感知，實現救援力量的統一調配和救援方案的科學制定與高效實施。
實景三維在城市內澇災害過去後的城市重建工作中也有着巨大的應用場景，根據降雨過程的記錄，在實景三維場景中能夠全面的還原內澇發生的過程，為城市面貌的複原，城市基礎設施的改造，內澇災害帶來的損失評估、保險理賠等災後重建工作提供有力的支持。
